Metallspäne

Metallspäne

Jeder, der einen metallverarbeitenden Betrieb mit späneabhebender Fertigung führt, kennt diese Herausforderung nur zu gut: Spänewagen, die direkt an der Werkzeugmaschine stehen und von voluminösen Spänen beinahe überquellen. Hier schafft Graf-Technik zuverlässig und effizient Abhilfe:
  • Einzelplatzlösungen mit Späneshredder direkt am Auslauf der Werkzeugmaschine
  • Zentrale Späneentsorgunhgssysteme, bei den denen Späne pneumatisch abgesaugt werden oder gemeinsam mit der Emulsion abgepumpt werden
  • Bei Bedarf mit Spänetrocknung: Brikettierung oder Silo mit Containerverladung
GesamtprospektShredder GS

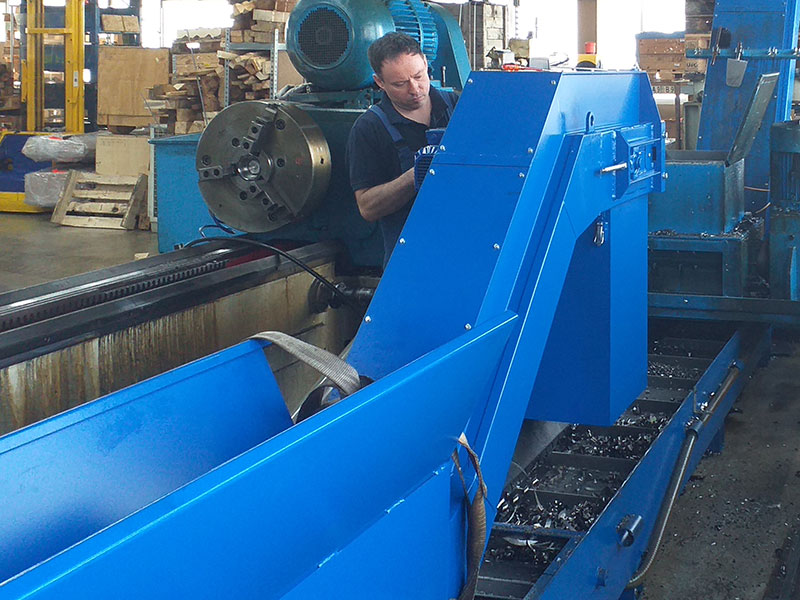

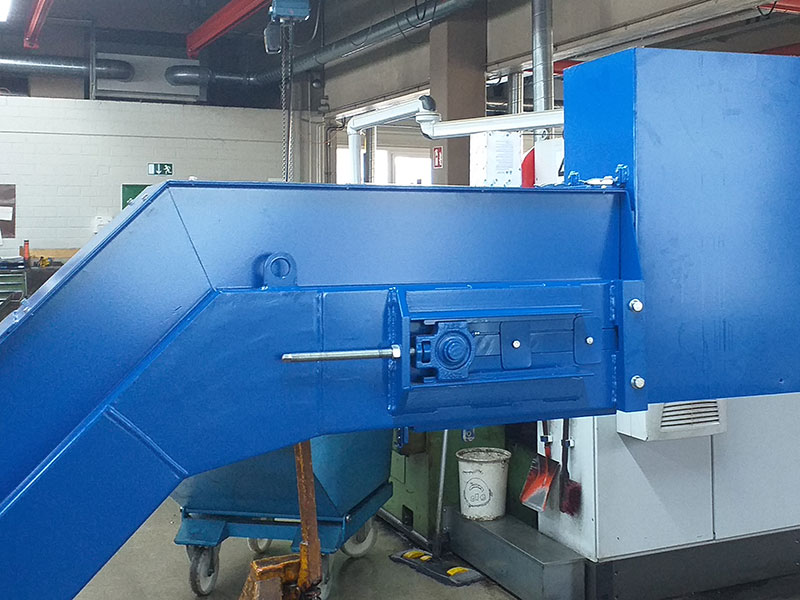

Späneförderer

Warum Spänezerkleinerung?

In metallverarbeitenden Betrieben mit späneabhebender Fertigung fallen täglich große Mengen voluminöser Metallspäne an. Diese beanspruchen wertvollen Platz, erschweren das Handling und beeinträchtigen nachgelagerte Prozesse wie Transport, Lagerung oder Wiederverwertung.

Eine effiziente Zerkleinerung reduziert das Spänevolumen erheblich, optimiert interne Abläufe und schafft die Voraussetzung für wirtschaftliche Weiterverarbeitung. Entscheidend sind dabei Zuverlässigkeit, Flexibilität und eine robuste, wartungsfreundliche Konstruktion.

Das Herzstück moderner Späneaufbereitung: der GRAF-Späneshredder – die optimale Lösung zum Zerkleinern von Metallspänen.

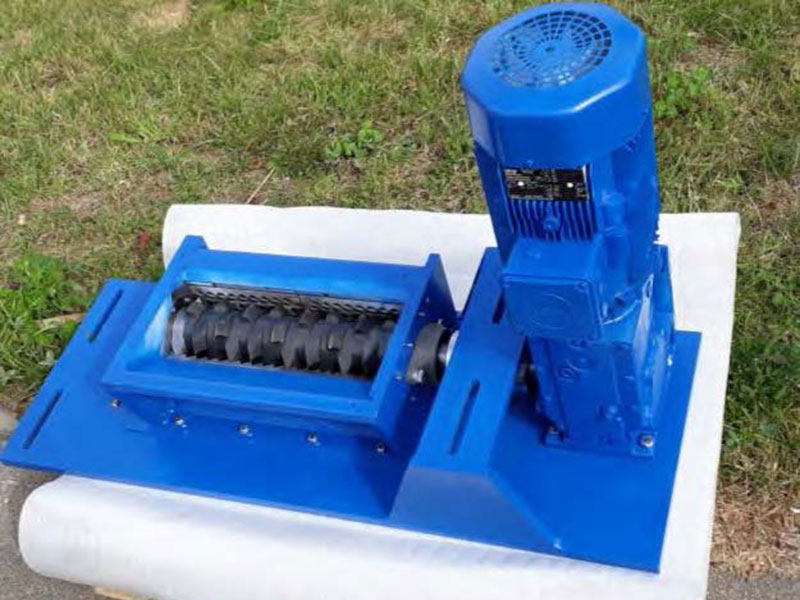

Die Lösung: Der GRAF-Späneshredder

Der GRAF-Späneshredder wurde speziell für die Anforderungen der Metallbearbeitung entwickelt. Er kombiniert leistungsstarke Zerkleinerung mit kompakter Bauweise und hoher Servicefreundlichkeit – ideal für den Einsatz direkt an der Maschine oder zur Nachrüstung bestehender Anlagen.

Die entscheidenden Vorteile auf einen Blick:

  • Einstellbarer Zerkleinerungsgrad durch auswechselbaren Siebeinsatz

  • Einwellen-Schneidsystem nach dem bewährten Stator-Rotor-Prinzip

  • Modularer Gehäuseaufbau – optional auch als Duplex-Ausführung mit zwei Wellen

  • Nachschleifbare Messer für lange Standzeiten

  • Schneidmesser einzeln austauschbar

  • Überlastschutz durch SPS-gesteuerte Reversierautomatik

  • Flexibles Antriebssystem – anpassbar an beengte Einbausituationen

  • Extrem niedrige Bauhöhe von nur 170 mm (Modell G40) – ideal zur Nachrüstung an bestehenden Späneförderern

  • Hohe Servicefreundlichkeit durch einfache Demontage und schnellen Tausch von Messern und Sieb

Das Ergebnis: deutlich reduziertes Spänevolumen, optimierte Prozesse und maximale Betriebssicherheit – mit durchdachter Technik von GRAF.

Einsatzbereiche

CNC-Fertigung und Zerspanungstechnik (Dreh-, Fräs- und Bohrprozesse)

Automobil- und Serienproduktion (hohes Späneaufkommen, verkettete Anlagen)

Aluminium-, Stahl- und Edelstahlbearbeitung (lang- und kurzspanende Werkstoffe)

Zentrale Späneentsorgungs- und Recyclingsysteme (Brikettierung, Zentrifugen, Fördertechnik)

Lieferoptionen

Für jede Aufgabenstellung und unterschiedliche Spänearten, Mengen und Einbausituationen stehen zwei leistungsstarke Baugrößen zur Verfügung. Beide Baugrößen sind optional auch als Zweiwellenshredder erhältlich: G40-Duplex und G50-Duplex – für maximale Zerkleinerungsleistung und optimales Einzugsverhalten. Beim Modell G50 kommt aufgrund des extrem hohen Drehmoments die von uns entwickelte Pentagonalwelle zum Einsatz (Patentanmeldung in Vorbereitung). Sie sorgt für eine besonders effiziente Kraftübertragung und höchste Betriebssicherheit – auch unter anspruchsvollsten Bedingungen.

Standardmodell G40

  • Antriebsleistung: 2,2 kW oder 3 kW

  • Kompakte Bauweise – ideal für die Integration direkt an der Maschine

  • Ebenfalls als Zweiwellenshredder erhältlich: G40-Duplex – für maximale Zerkleinerungsleistung und optimales Einzugsverhalten

  • Durch variables Antriebskonzept mit Flachgetriebe oder Kegelradgetriebemotor auch an engste Einbausituationen adaptierbar

High-Performance-Modell G50

  • Antriebsleistung: 4 kW oder 5,5 kW

  • Ausgelegt für besonders hohe Durchsätze und anspruchsvolle Materialien

  • Ebenfalls als Zweiwellenshredder erhältlich: G50-Duplex – für maximale Zerkleinerungsleistung und optimales Einzugsverhalten

Beim Modell G50 kommt aufgrund des extrem hohen Drehmoments die von uns entwickelte Pentagonalwelle zum Einsatz (Patentanmeldung in Vorbereitung).
Sie sorgt für eine besonders effiziente Kraftübertragung und höchste Betriebssicherheit – auch unter anspruchsvollsten Bedingungen.

Komplettlösungen made by GRAF

Als Anlagenbauer mit über 35 Jahren Erfahrung liefern wir weit mehr als leistungsstarke Schneidwerke. Wir entwickeln und realisieren schlüsselfertige Späne-Logistiklösungen, exakt abgestimmt auf Ihre Anforderungen – von der Einzelmaschine bis zur vollautomatisierten Gesamtanlage.

Unser Leistungsspektrum umfasst:

  • Spänewagenhandling mit Hebe- und Kippgeräten

  • Pneumatische Fördersysteme für effizienten Spänetransport

  • Komplette Pumpstationen für ein optimiertes Kühlschmierstoff-Management

  • Komplettanlagen mit Zentrifugen zur KSS-Rückgewinnung

  • Komplettanlagen mit Brikettierung zur Volumenreduzierung und Wertstoffoptimierung

  • Saugstationen für pneumatischen Spänetransport

  • Späne-Großcontainer bis 50 Tonnen Inhalt inklusive Austragstechnik

  • Anlagen mit integrierter Waschstufe für hochwertige Metalle wie Titan

  • Späneförderer in unterschiedlichsten Ausführungen

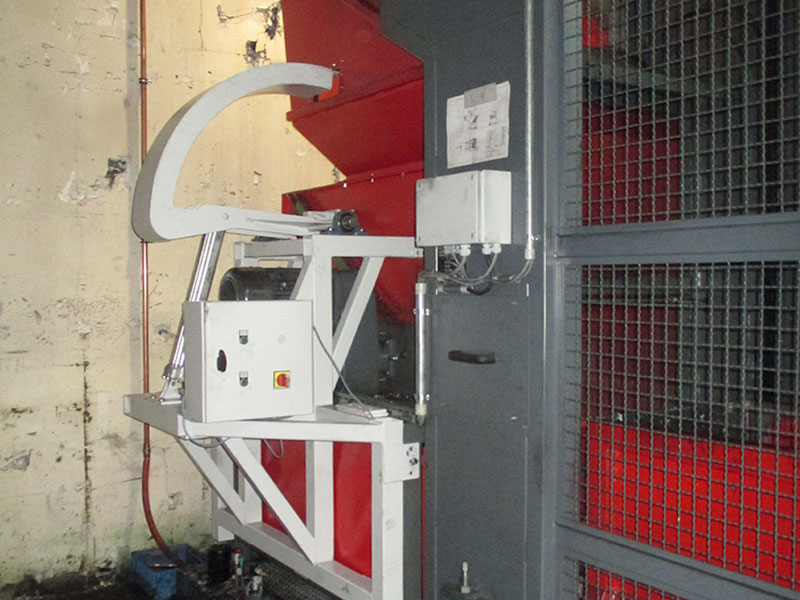

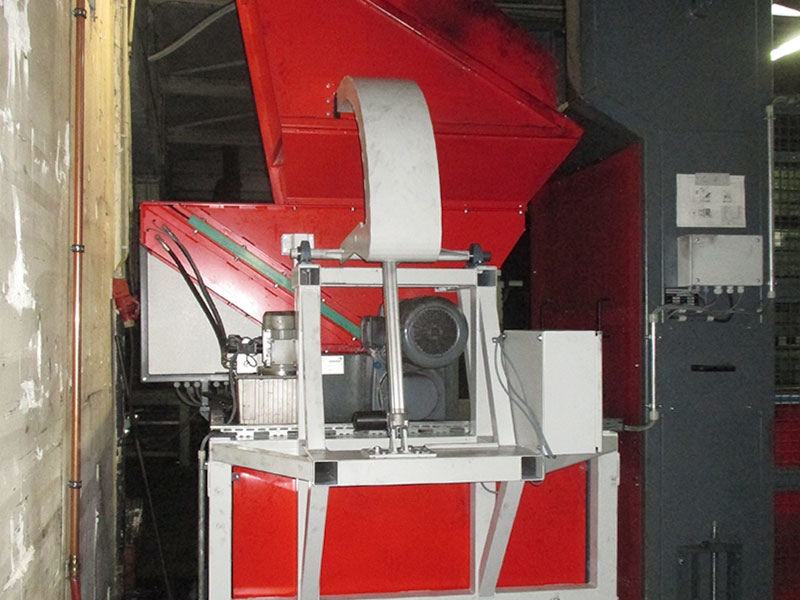

  • Optimierung und Modernisierung bestehender Anlagen

Von der Planung über die Konstruktion bis zur Inbetriebnahme – alles aus einer Hand.

Maximale Volumenreduzierung direkt an der Maschine

Modulare Systeme für jede Späneart und Produktionsgröße

Effiziente Rückgewinnung von Wertstoffen und Kühlschmierstoffen
